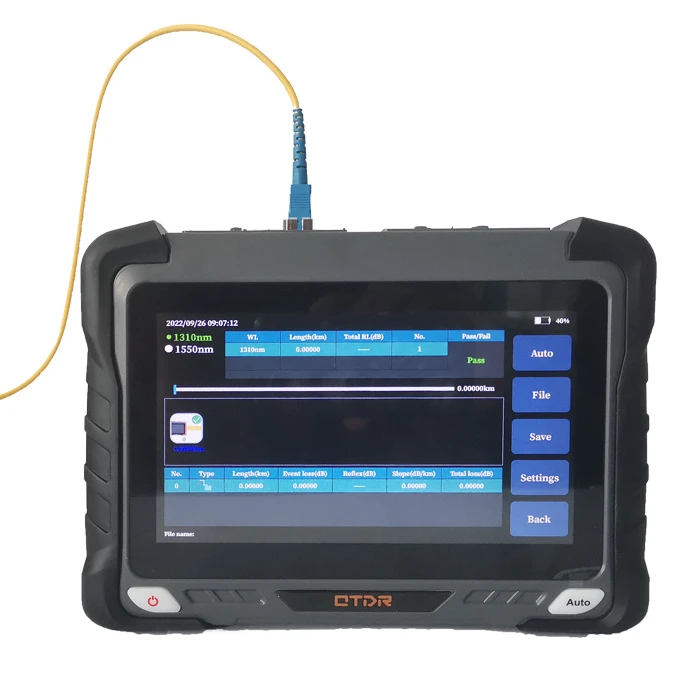

ST3200H PON OTDR nosaka 1:64 sadalītāju

Tips

SM

MM

SM/MM

Viļņa garums

1310/1550 nm

1310nm/1490nm/1550nm

1310nm / 1550nm / 1625nm

1310nm/1550nm/1650nm

1310nm/1550nm/1625nm/1650nm

1310nm / 1490nm

/1550nm /1625nm

850nm/1300nm

850nm/1300nm/1310nm/1550nm

Dinamiskais diapazons

32/30

35/33

38/36

42/40

45/43

32/30/30

37/35/35

32/30/30

37/35/35

32/30/30

37/35/35

37/35/35

37/35/35/35

26/28

26/28/35/33

26/28/37/35

Pasākums Aklā zona

0.8

0.5m

0.8m

0.5m

0.8m

0.5m

0.8m

0.5m

0.5m

0.5m

1m

ATT Aklā zona

4

3.5m

4m

3.5m

4m

3.5m

4m

3.5m

3.5m

3.5m

6m

Pārbaudes diapazons

100m/500m/1,25km/2,5km/5km/10km/20km/40km/80km/125km/260km/420km

Impulsa platums

3NS/5NS/10NS/20NS/30NS/50NS/80NS/100NS/200NS/300NS/500NS/800NS/lus/2US/3US/5US/8US/10US/20US

Diapazona precizitāte

± (0,75 m+ izlases intervāls+Q0025% XTest distance)

Zaudējumu precizitāte

± 0.03d B/d B

Parauga punkti

Lielāks vai vienāds ar 256 k

Izšķirtspējas paraugs

0.015m~16m

Atspoguļošanas precizitāte

±2 dB

Zaudējumu atrisināšana

0.01dB

Zaudējumu slieksnis

0.01dB

Faila formāts

SOR standarta faila formāts

Zaudējumu analīze

4-punktu metode /5-punktu metode

Lāzera drošības līmenis

II klase

Atsvaidzināšanas biežums

4Hz (tip.)

Datu glabāšana

Iekšējā atmiņa:2GB, 200,000līknes;Ārējā krātuve:64 GB

Savienotājs

FC/UPC (maināms SC ST)

Datu saskarne

USB-A. C tipa ports, RJ45 LAN 10/100Mbit/s

OPM

Viļņa garuma diapazons

800nm ​​~ 1700nm

Savienotājs

Universāls FC/SC/ST

Testa apjoms

-50dBm~+26dBm/-70dBm~+6 dBm

Nenoteiktība

±5%

Kalibrēšanas viļņa garums

850nm/980NM/1300NM/1310NM/1490NM/1550NM/1625NM/1650NM

L S

Lāzera tips

FP-LD

Viļņa garums

Atbilst OTDR izejas viļņa garumam

Izejas jauda

>-5dBm (SM šķiedra)

Režīms

CW/270Hz/lkHz/2kHz

Stabilitāte

CW, ±0,5 dB/15 min (pārbaude pēc 15 minūšu priekšsildīšanas)

Savienotājs

FC/UPC (maināms SC,ST) VFL

Viļņa garums

650nm + 20nm

izejas jauda

Lielāks vai vienāds ar 10mW

Režīms

CW/lHz/2Hz

Savienotājs

FC/UPC (maināms SC,ST)

Optiskā zuduma testa indekss attiecas uz iepriekš minēto gaismas avotu un optiskā jaudas mērītāja indeksu.

Citi

Displejs

7 collu krāsu LCD + skārienekrāns Izšķirtspēja:800x480

Barošanas avots

C tipa adapteris:Ievade: 100V〜240V, 50/60Hz, Izeja:5V/3A,9V/2A,12V/1.5A litija akumulators: 3.7V, 10400mAh

darba temperatūra

-10 grāds ~+50 grāds

Uzglabāšanas temperatūra

-40 grāds〜+70 grāds

relatīvais mitrums

0〜95%, nekondensējošs

Svars

svars 1,2 kg

Izmērs

215 mm x 160 mm x 50 mm

Uzņēmēja funkcijas:OTDR/VFL/LS/OPM/Notikumu karte/Beigu noteikšana/Optiskā zuduma pārbaude/Ethernet pārbaude/Attālā pārbaude/Failu pārvaldība

Modelis

P1

P2

P3

P4

P5

P6

P7

Viļņa garums

1310nm±20NM 1550NM±20nm

1625 nm ± 20 nm (filtrēts)

1650 nm ± 5 nm (filtrēts)

1310nm/1550nm ±20nm 1625nm±15nm (filtrēts)

1310/15 50nm±20nm 1650 ±5 nm (filtrēts)

Filtrs

/

High pass>1595nm lsolation>40dB (1270nm'1585nm)

Bandpassl650nm± 7nm Isolation >40dB (1650nm±10nm)

High pass>1595nm Isolation >40 dB (1270 nm-1585 nm)

Bandpassl650nm ±7nm lsdation>40dB (1650nm±10nm)

FiberType

G.652

Maksimālais dinamiskais diapazons

37/35 dB

38 dB

38 dB

38/36/3 6DB

40/38/38 dB

42/40/40 dB

38/36/36 dB

Pasākums Aklā zona

0.5m

ATT aklā zona

3.5m

PON aklā zona

30m

Pārbaudes diapazons

10 0m/500m/l ,25 km/2,5 km/5 km/10 km/20 km/4 0km/80 km/125 km/260 km/420 km

Impulsa platums

3NS/5NS/10NS/20NS/30NS/50NS/80NS/100NS/200NS/300NS/500NS/800NS/lus/2US/3US/5US/8US/10US/20US

Diapazona precizitāte

± (0,75 m+ izlases intervāls+0,0025% x pārbaudes attālums)

Zaudējumu precizitāte

0.03d B/dB

Parauga punkti

>256k

Izšķirtspējas paraugs

0.015m~16m

Atspoguļošanas precizitāte

±2 dB

Zaudējumu atrisināšana

±0,001 dB

Zaudējumu slieksnis

{{0}},0 ldB
